Công trình xây dựng sử dụng NĂNG LƯỢNG XANH
| Tên doanh nghiệp: TÒA NHÀ SOMERSET WEST POINT HANOI | ||
| Lĩnh vực hoạt động: Cho thuê căn hộ cao cấp | ||
| Địa chỉ: Số 2 Tây Hồ, phường Quảng An, quận Tây Hồ, thành phố Hà Nội | ||
| Tên người QLNL: N/A | ||
| Tóm tắt dự án: Năm 2020, Sở Công Thương đã hỗ trợ Somerset West Point Hà Nội đánh giá hiệu quả năng lượng trong công trình; xây dựng chỉ số hiệu quả năng lượng; đo kiểm các thông số của hệ thống kính tòa nhà (hệ số hấp thụ nhiệt SHGC; hệ số xuyên sáng VLT, …); Lập hồ sơ tham gia đánh giá, công nhận danh hiệu sử dụng NĂNG LƯỢNG XANH theo tiêu chí của thành phố Hà Nội. | ||
| Năm thực hiện: 2020 | ||
|
Hiện trạng trước khi thực hiện Năm 2020, Sở Công Thương đã hỗ trợ Somerset West Point Hà Nội đánh giá hiệu quả năng lượng trong công trình; xây dựng chỉ số hiệu quả năng lượng; đo kiểm các thông số của hệ thống kính tòa nhà (hệ số hấp thụ nhiệt SHGC; hệ số xuyên sáng VLT, …); Lập hồ sơ tham gia đánh giá, công nhận danh hiệu sử dụng NĂNG LƯỢNG XANH theo tiêu chí của thành phố Hà Nội. |
Kết quả thực hiện Somerset West Point Hà Nội là khu phức hợp khách sạn và căn hộ sang trọng cung cấp, với 3 tầng hầm và 25 tầng gồm 284 căn hộ dịch vụ đa dạng gồm căn hộ studio, căn hộ 1-4 phòng ngủ và penthouse, có đầy đủ các dịch vụ tiện ích như bể bơi, phòng tập, khu trung tâm thương mại, nhà hàng cao cấp…, Tòa nhà sử dụng hệ thống BMS cho việc giám sát – điều khiển các trang thiết bị như: Hệ thống điều hòa không khí, phòng cháy, hệ thống bơm nhiệt, hệ thống quạt, hệ thống chiếu sáng. Các thiết bị được dán nhãn năng lượng xác nhận và nhãn năng lượng so sánh được sử dụng trong tòa nhà như: Điều hòa nhiệt độ Mitsubitshi; Tivi LG, Tủ Lạnh Electrolux; Máy giặt Electrolux, Quạt, Nồi cơm điện, Đèn Led, Bình nước, Máy tính,… Tường bao quanh công trình là tường gạch, tường bê tông và tường vách kính. Tường bê tông có độ dày 50cm, tường gạch có độ dày 25cm và tường vách kính có dày là 11,4 mm. phần tường không xuyên sáng có giá trị tổng nhiệt trở nhỏ nhất R0.min ≥ 0,56 m2.K/W và kính có hệ số SHGC = 0,25 đạt yêu cầu của QCVN 09:2017/BXD Somerset West Point Hà Nội được xây dựng bằng loại tường dày 220 mm, kết cấu của lớp tường là gạch đất sét nung và 2 lớp vữa trát. Loại mái chính tại Somerset West Point là nơi đặt hệ thống heatpump, quạt thông gió. Mái chính là lớp bê tông cốt thép dày 250 mm. Kết quả đánh giá R0.min = 1,002 m2.K/W. So sánh kết quả với QCVN 09:2017/BXD (Ro > 1,0 m2.K / W), Cấu tạo mái của tòa nhà được thiết kế đạt so với quy chuẩn.

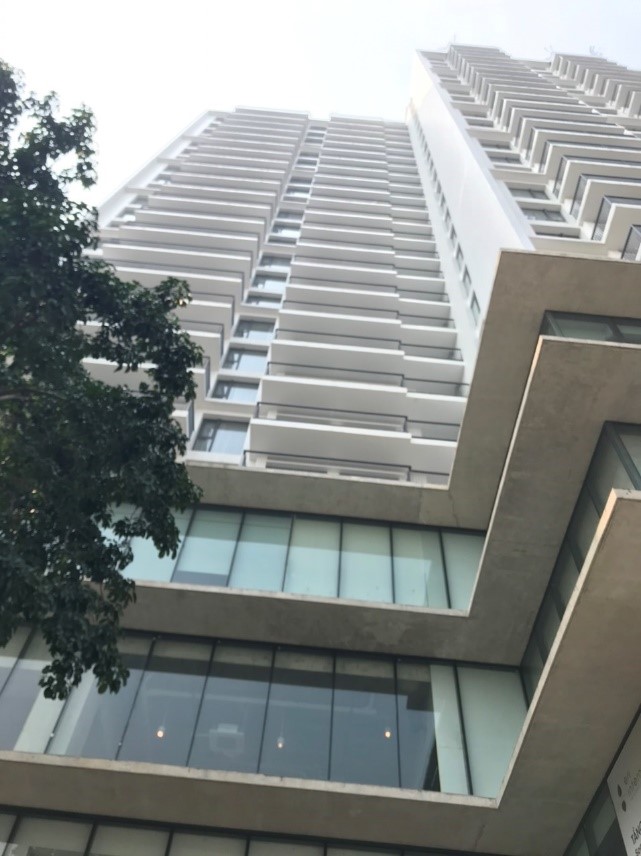

Hình ảnh tường bao ngoài công trình Tòa nhà được thiết kế với phần diện tích kính có thể mở được bao gồm phần diện tích không gian mở của cửa lùa và cửa sổ là 7,8 m2 (căn điển hình) trong đó diện tích sàn là 75 m2. Do vậy diện tích kính có thể mở được chiếm tỷ lệ 10.4%. Toà nhà Somerset West Point Tây Hồ sử dụng hệ thống điều hòa trung tâm loại VRV – IV của hãng Daikin và VRV – IVs của hãng Daikin được sử dụng cho các phòng khách, có hệ số COP của hệ thống VRV là 4.05 và hệ thống Multi là 4.10. Hệ thống chiếu sáng có mật độ công suất là 2,3 W/m2 đều đạt yêu cầu của QCVN 09:2017/BXD Hệ thống thang máy tại Khách sạn gồm 5 thang Mitsubishi NEXIEZ-MR-1350KG-CO-150MPM-28S/O công suất 25kW và 1 thang Mitsubishi NEXIEZ-MR-1350KG-CO-150MPM-27S/O công suất 17kW của Mitsubishi. Hệ thống thang máy đã được lắp biến tần điều khiển, tự động khi có người gọi. Khách sạn sử dụng bơm nước chống lụt, bơm nước thải, bơm thoát nước, bơm nước sinh hoạt, thời gian sử dụng ít. Hệ thống quạt hút theo cụm 4 chiếc, chạy luân phiên 2 chiếc; Hệ thống cung cấp nước nóng gồm 6 Heatpump 17,2kW của hãng Konnen cung cấp nước nóng cho toàn Khách sạn. |
|
|
Hiện trạng trước khi thực hiện Năm 2020, Sở Công Thương đã hỗ trợ Somerset West Point Hà Nội đánh giá hiệu quả năng lượng trong công trình; xây dựng chỉ số hiệu quả năng lượng; đo kiểm các thông số của hệ thống kính tòa nhà (hệ số hấp thụ nhiệt SHGC; hệ số xuyên sáng VLT, …); Lập hồ sơ tham gia đánh giá, công nhận danh hiệu sử dụng NĂNG LƯỢNG XANH theo tiêu chí của thành phố Hà Nội. |
||
|
Kết quả thực hiện Somerset West Point Hà Nội là khu phức hợp khách sạn và căn hộ sang trọng cung cấp, với 3 tầng hầm và 25 tầng gồm 284 căn hộ dịch vụ đa dạng gồm căn hộ studio, căn hộ 1-4 phòng ngủ và penthouse, có đầy đủ các dịch vụ tiện ích như bể bơi, phòng tập, khu trung tâm thương mại, nhà hàng cao cấp…, Tòa nhà sử dụng hệ thống BMS cho việc giám sát – điều khiển các trang thiết bị như: Hệ thống điều hòa không khí, phòng cháy, hệ thống bơm nhiệt, hệ thống quạt, hệ thống chiếu sáng. Các thiết bị được dán nhãn năng lượng xác nhận và nhãn năng lượng so sánh được sử dụng trong tòa nhà như: Điều hòa nhiệt độ Mitsubitshi; Tivi LG, Tủ Lạnh Electrolux; Máy giặt Electrolux, Quạt, Nồi cơm điện, Đèn Led, Bình nước, Máy tính,… Tường bao quanh công trình là tường gạch, tường bê tông và tường vách kính. Tường bê tông có độ dày 50cm, tường gạch có độ dày 25cm và tường vách kính có dày là 11,4 mm. phần tường không xuyên sáng có giá trị tổng nhiệt trở nhỏ nhất R0.min ≥ 0,56 m2.K/W và kính có hệ số SHGC = 0,25 đạt yêu cầu của QCVN 09:2017/BXD Somerset West Point Hà Nội được xây dựng bằng loại tường dày 220 mm, kết cấu của lớp tường là gạch đất sét nung và 2 lớp vữa trát. Loại mái chính tại Somerset West Point là nơi đặt hệ thống heatpump, quạt thông gió. Mái chính là lớp bê tông cốt thép dày 250 mm. Kết quả đánh giá R0.min = 1,002 m2.K/W. So sánh kết quả với QCVN 09:2017/BXD (Ro > 1,0 m2.K / W), Cấu tạo mái của tòa nhà được thiết kế đạt so với quy chuẩn.
Hình ảnh tường bao ngoài công trình Tòa nhà được thiết kế với phần diện tích kính có thể mở được bao gồm phần diện tích không gian mở của cửa lùa và cửa sổ là 7,8 m2 (căn điển hình) trong đó diện tích sàn là 75 m2. Do vậy diện tích kính có thể mở được chiếm tỷ lệ 10.4%. Toà nhà Somerset West Point Tây Hồ sử dụng hệ thống điều hòa trung tâm loại VRV – IV của hãng Daikin và VRV – IVs của hãng Daikin được sử dụng cho các phòng khách, có hệ số COP của hệ thống VRV là 4.05 và hệ thống Multi là 4.10. Hệ thống chiếu sáng có mật độ công suất là 2,3 W/m2 đều đạt yêu cầu của QCVN 09:2017/BXD Hệ thống thang máy tại Khách sạn gồm 5 thang Mitsubishi NEXIEZ-MR-1350KG-CO-150MPM-28S/O công suất 25kW và 1 thang Mitsubishi NEXIEZ-MR-1350KG-CO-150MPM-27S/O công suất 17kW của Mitsubishi. Hệ thống thang máy đã được lắp biến tần điều khiển, tự động khi có người gọi. Khách sạn sử dụng bơm nước chống lụt, bơm nước thải, bơm thoát nước, bơm nước sinh hoạt, thời gian sử dụng ít. Hệ thống quạt hút theo cụm 4 chiếc, chạy luân phiên 2 chiếc; Hệ thống cung cấp nước nóng gồm 6 Heatpump 17,2kW của hãng Konnen cung cấp nước nóng cho toàn Khách sạn. |
||
| Kết quả của dự án: Toà nhà Somerset West Point Tây Hồ sử dụng hệ thống điều hòa trung tâm loại VRV – IV của hãng Daikin và VRV – IVs của hãng Daikin được sử dụng cho các phòng khách, có hệ số COP của hệ thống VRV là 4.05 và hệ thống Multi là 4.10. Hệ thống chiếu sáng có mật độ công suất là 2,3 W/m2 đều đạt yêu cầu của QCVN 09:2017/BXD Hệ thống thang máy tại Khách sạn gồm 5 thang Mitsubishi NEXIEZ-MR-1350KG-CO-150MPM-28S/O công suất 25kW và 1 thang Mitsubishi NEXIEZ-MR-1350KG-CO-150MPM-27S/O công suất 17kW của Mitsubishi. Hệ thống thang máy đã được lắp biến tần điều khiển, tự động khi có người gọi. | ||
| Tổng chi phí đầu tư: | N/A | |
| Năng lượng tiết kiệm: | N/A | |
| Chi phí tiết kiệm: | N/A | |
| Thời gian hoàn vốn: | N/A | |
